软管接触变形仿真

（1）案例名称：Tube.inp

（2）场景介绍：在石油化工领域中通常会涉及到软管相互接触从而发生变形的问题。LiToSim顺利获得接触关系和软管位移实现其相互接触变形。 （3）包含功能： 

   ① 模型概况：2个部件，2016个节点，1208个单元。

   ② 材料组成：线弹性。

   ③ 单元类型：实体单元。

   ④ 初始边界：初始位移约束。

   ⑤ 边界条件：接触、位移。

   ⑥ 求解类型：静力学。

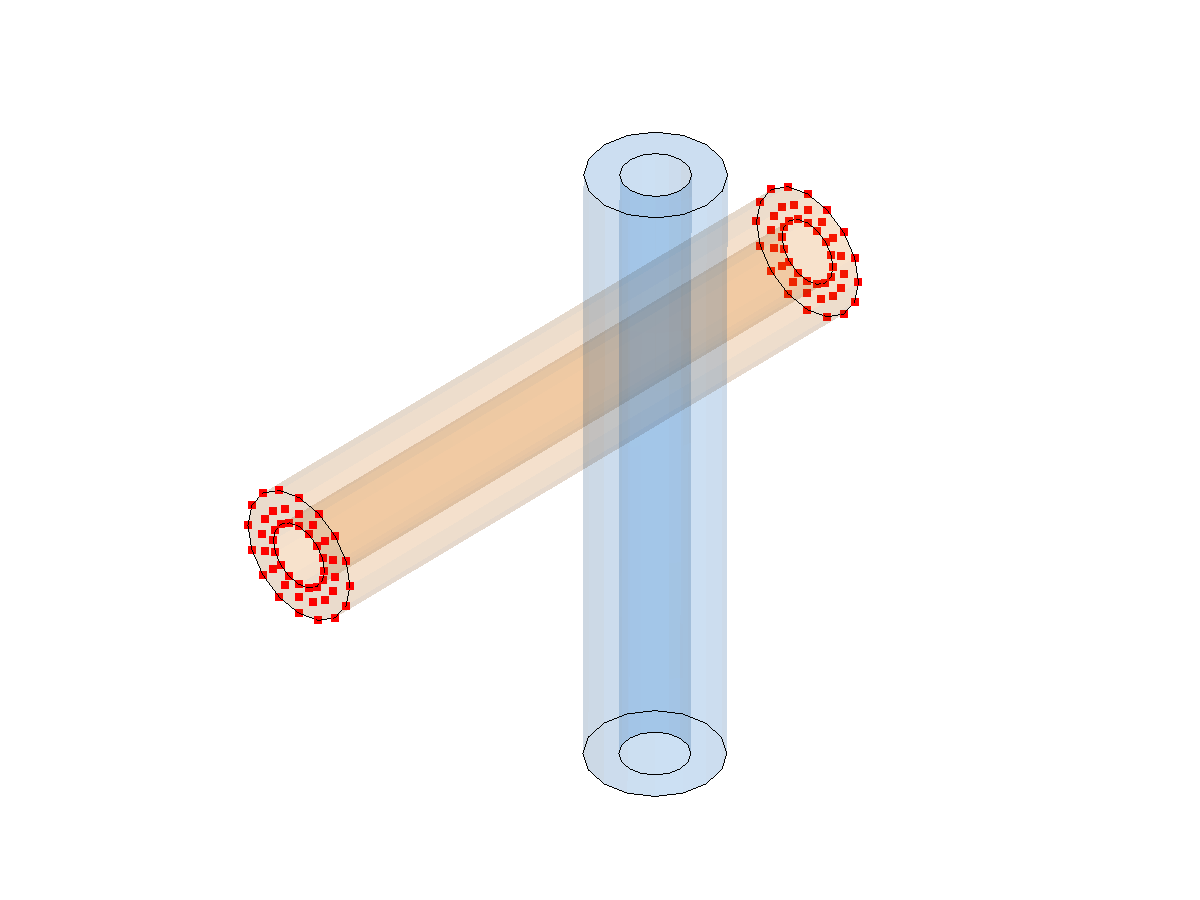

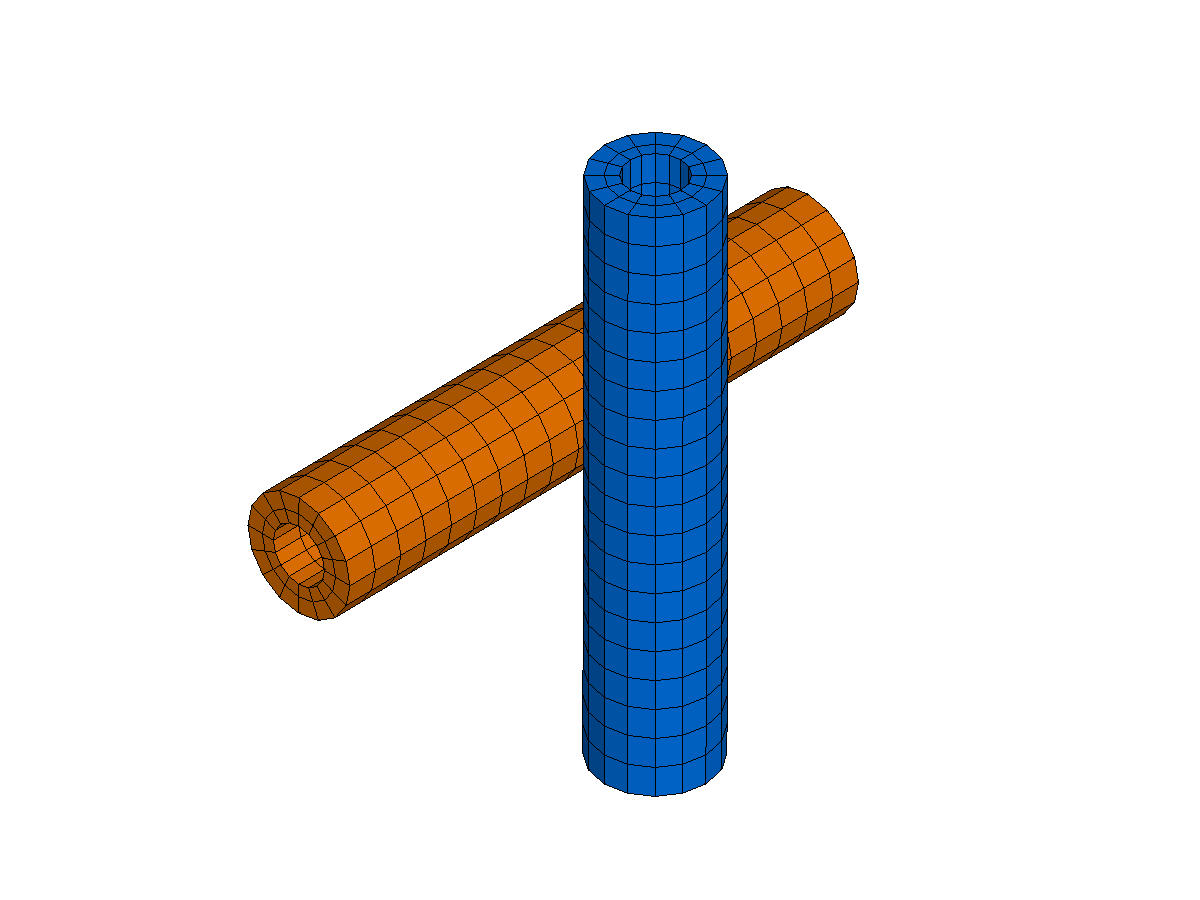

软管接触示意图	初始位移约束示意图

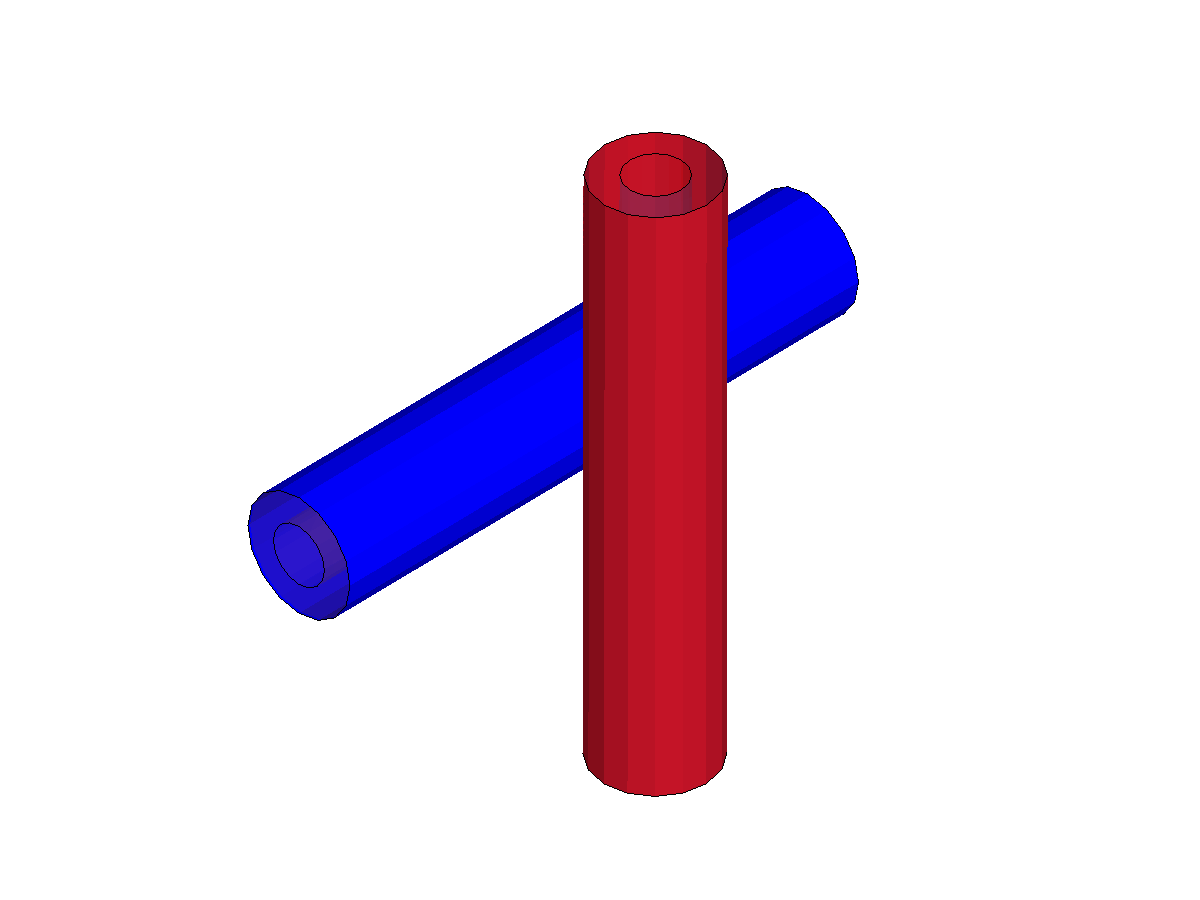

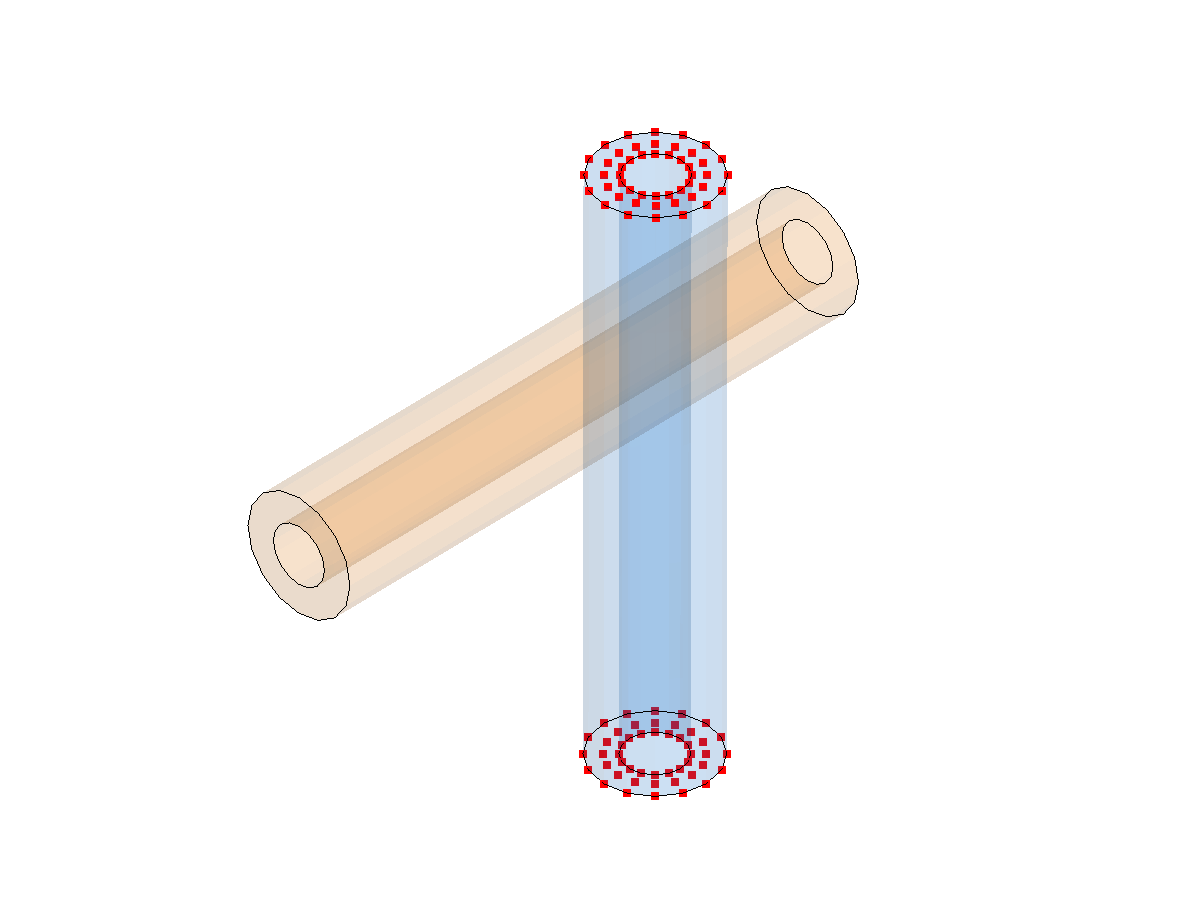

接触关系示意图	位移边界示意图

（4）仿真结果：

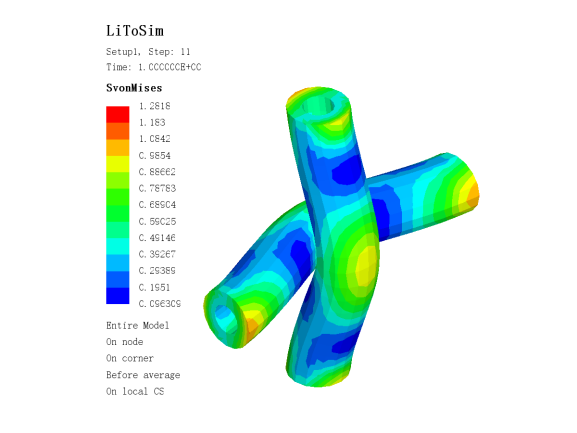

软管接触变形应力结果图

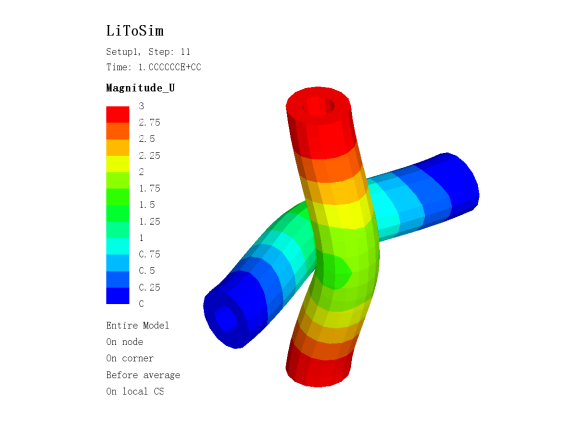

软管接触变形位移结果图

（5）结果对标：
